PCU 제어 테스트 시 첨부사진과 같이 on / off 시 매칭오류 발생

최영 과장님

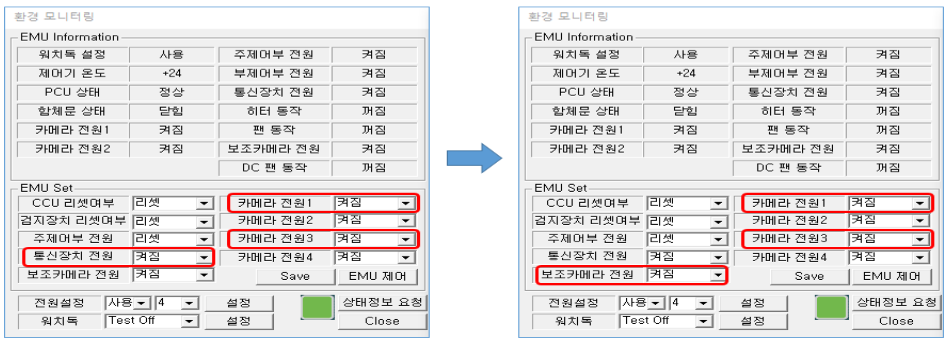

현 이슈는 UI 명칭 변경에대한 이슈 입니다.

확인 부탁드립니다.

1. DSU(Rader) 전원 off 시 보조카메라 전원 off 됨 (위치 및 명칭 수정 요청)

 => 프로그램 에서 DSU 전원 Off시 보조카메라 전원이 Off된다면 장치 "연결 및 조립" 시 보조카메라 인젝터의 파워를 "SUBCAM"에 연결 하지 않고 "DSU"에 연결하여 그런 것입니다.

      PCU 장비 뒷몇 포트에 써져있는 레이블을 참조 바랍니다.

2. CAM3 전원 off 시 레이다 전원이 off 됨 (위치 및 명칭 수정요청)

 => 현재 사용중인 프로그램은 "PCU 테스트용" 프로그램으로 Topcam2016, Topcam2100, Topcam2100_내전압대응용 3가지 버전의 PCU에 호환이 되도록 제 임의로 만든 프로그램 입니다.

       이를 수정 시 더 많은 혼란이 초래 될수 있어 수정은 곤란 합니다.

       첨부 사진을 참고해주세요.

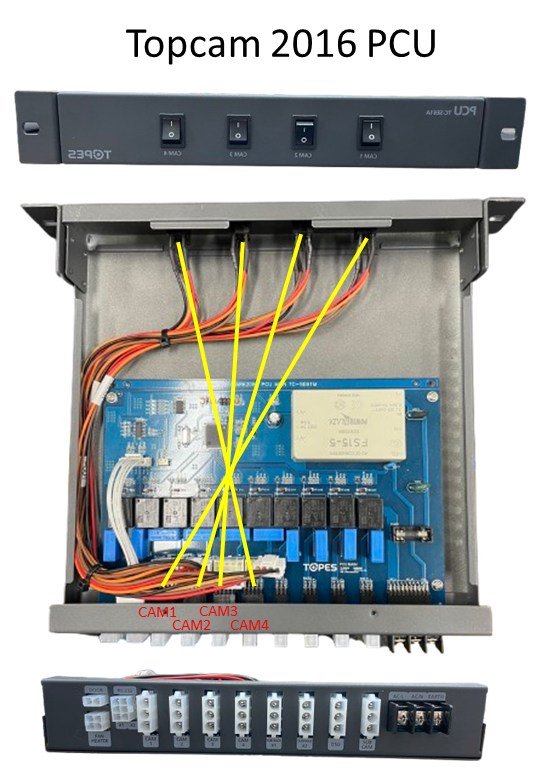

※ Topcam 2016 pcu에는 cam1, 2, 3, 4에 해당하는 물리 스위치가 있었습니다. (노란색 선으로 표시)

    Topcam 2100 pcu에서는 cam 3, 4번에 해당하는 물리 스위치와 전원 포트가 사라지고, cam3 물리 스위치가 연결되는 곳에 레이더 전원을 연결하였습니다.(빨간선) => 2번 이슈에 해당합니다.

    아직 공식적으로 배포되고 있지 않은 장비인 Topcam 2100 내전압용 pcu는 cam3과 공유하던 레이더 전원을 DSU와 공유하도록 변경됩니다.(빨간선) => 1번 이슈 연결됨

이 글을 참고하시고 현재 상황 이해에 도움이 되시길 바랍니다. 감사합니다.

기존에 통신케이블이 DSU에 연결되어 있어 프로그램 리센 기능이 동작되지 않아으며,

보조카메라 POE가 전원 콘센트(전원배전반)으로 연결되어있습니다.

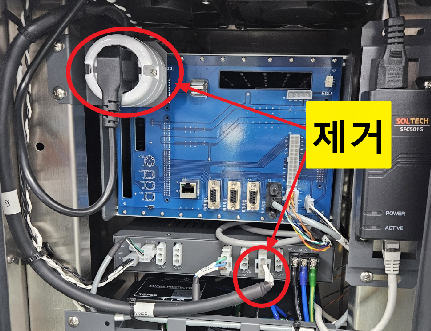

조치 사항

1. DSU에 연결도니 케이블과 전원 콘센트(전원배전반)을 제거한다

2. POE 선을 SUBCAM으로 연결 할 수 있게 변경 한다.(생산부 조치)

3. 기존 현장 설치된 장비는  에서는 DSU에 연결된 케이블을 SUBCAM으로 변경하여 연결한다.

이상입니다.

해당이슈 처리 완료

생산진행시 전원 쪽 구현 진행함
