결함 #24

완료됨

조명장치 미작동 이슈

신종욱이(가) 약 일년 전에 추가함. 약 일년 전에 수정됨.

상태:
완료
우선순위:
높음
담당자:
최우영
시작시간:
2025/03/31
완료기한:
2025/04/14
진척도:

100%

추정시간:
부서:

설명

장비번호

J4620

장소명

남양주시 화도읍 녹촌리 566 은솔초교 건너편 어린이보호구역(라온프라이빗504동→마석)

제어기 정보

제어기 Ver:TOPCAM2100 / SW Ver: 25.02.28

검지기 정보

바이다 (TP-RN33A)

DTU Ver

DTU-UC14B56-4L-Image.hex

CCU Ver

I3

이슈일자

2025. 03. 31.

 이슈 구분(SW / HW)  HW
이슈내용



1. PTLC 보드에서 조명장치 버튼 조작시 동작하였고, SW에서 기능 동작안됨
2.조명장치가 미작동되어 PTLC보드 3회교체 및 함체부(서브렉),데이터케이블,주카메라 및 트리거케이블 교체 후에도 동작하지 않음

이슈결과



1. PTLC 보드 4번째 교체 후 조명장치 기능 정상 작동 확인됨
2. 앞서 교체한 PTLC 보드 3개는 본사 회수 후 테스트 결과 모두 정상 판정
3. 원인불명으로 현재 정상 작동은 확인되었으나, 동일 증상 재발 시 추가 분석 필요

파일

Download all files
단속장비 카메라 설정 매뉴얼_23.06_3M 카메라.pptx (2.01 MB) 단속장비 카메라 설정 매뉴얼_23.06_3M 카메라.pptx 주카메라 3M 최우영, 2025/04/01 16:19
단속장비 카메라 설정 매뉴얼_23.06_5M 카메라.pptx (2.02 MB) 단속장비 카메라 설정 매뉴얼_23.06_5M 카메라.pptx 주카메라 5M 최우영, 2025/04/01 16:19
단속장비 카메라 설정 매뉴얼_23.06_8.9M 카메라.pptx (2.54 MB) 단속장비 카메라 설정 매뉴얼_23.06_8.9M 카메라.pptx 주카메라 8.9M 최우영, 2025/04/01 16:19
Actions
Copy link
 #1

신종욱이(가) 약 일년 전에 변경

Actions
Copy link
 #2

최우영이(가) 약 일년 전에 변경

은솔 초등학교 사거리 조명장치 기능오동작은 아래 내용을 확인되었습니다.

1.PTLC 4번째 교체 후 라이트 정상작동확인
2. 앞서 교체했던 PTLC 보드 3개를 본사로 회수하여 테스트진행 → 정상작동확인

하지만 근본적은 원인 분석이 안된상태로 현 이슈는 지속적으로 확인이 필요하며,

추가 적으로 남양주시 호평동 615-10 늘을중앙공원 판곡초교 건너편 어린이보호구역(이마트남양주점→판곡고교) 에서 동일 이슈가 발생되었습니다.

Actions
Copy link
 #3

김석한이(가) 약 일년 전에 변경

  • 담당자을(를) 김석한에서 최우영(으)로 변경되었습니다.
  • 우선순위을(를) 보통에서 높음(으)로 변경되었습니다.
Actions
Copy link
 #4

최우영이(가) 약 일년 전에 변경

  • 상태을(를) 신규에서 진행(으)로 변경되었습니다.
Actions
Copy link
 #5

최우영이(가) 약 일년 전에 변경

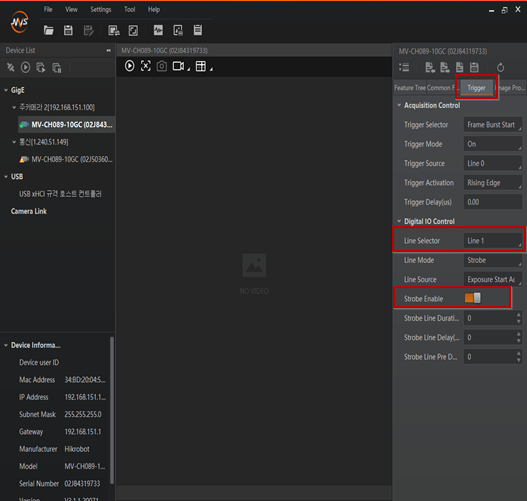

현 이슈는 카메라 세팅 문제로 확인되었습니다.

해당 문제는 주카메라의 조명 설정 값과 관련이 있으며, 아래와 같이 설정을 조정해주시기 바랍니다.

  1. Trigger 탭을 선택합니다.

  2. Line Selector 항목에서 Line1을 선택합니다.

  3. Strobe Enable 기능을 활성화합니다.





Actions
Copy link
 #6

최우영이(가) 약 일년 전에 변경

  • 상태을(를) 진행에서 해결(으)로 변경되었습니다.
Actions
Copy link
 #8

최우영이(가) 약 일년 전에 변경

  • 진척도을(를) 0에서 100(으)로 변경되었습니다.
Actions
Copy link
 #9

최우영이(가) 약 일년 전에 변경

  • 상태을(를) 해결에서 완료(으)로 변경되었습니다.
Actions
Copy link
 #10

최우영이(가) 약 일년 전에 변경

해당 내용 전달 완료 메뉴얼 공유로 완료처리함
